Одномодовые волокна

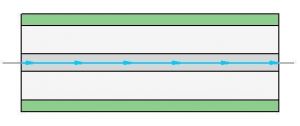

 Одномодовое волокно – волновод, пропускающий только одну моду (моду самого низкого порядка).

В одномодовом волокне диаметр световодной жилы порядка 8-10 мкм, то есть сравним с длиной световой волны. При такой геометрии в волокне может распространяться только один луч (одна мода). Диаметр оболочки – 125 мкм.
Преимущества:
- лучшие характеристики по затуханию
- лучшие характеристики по полосе пропускания
Недостатки:
- одномодовое волокно требует одномодовых источников излучения на 1.3 и 1.5 мкм, цена которых в несколько раз дороже многомодовых;
- в одномодовое волокно труднее ввести излучение из-за малых размеров световодной жилы, по этой же причине одномодовые волокна сложно сращивать;
- оконцевание одномодовых кабелей оптическими разъемами обходится дороже многомодовых.

Одномодовые волокна подразделяются на ступенчатые одномодовые волокна или стандартные волокна, на волокна со смещенной дисперсией, и на волокна с ненулевой смещенной дисперсией.

Ступенчатые одномодовые волокна SF - одномодовое волокно со ступенчатым профилем показателя преломления.
Диаметр светонесущей жилы составляет 8-10 мкм и сравним с длиной световой волны. Одномодовый режим реализуется в окнах прозрачности 1310 и 1550 нм. Распространение только одной моды устраняет межмодовую дисперсию и обеспечивает очень высокую пропускную способность одномодового волокна в этих окнах прозрачности. Наилучший режим распространения с точки зрения дисперсии достигается в окрестности длины волны 1310 нм, когда хроматическая дисперсия обращается в ноль. С точки зрения потерь это не самое лучшее окно прозрачности. В этом окне потери составляют 0,3-0,4 дБ/км, в то время как наименьшее затухание 0,2-0,25 дБ/км достигается в окне 1550 нм.

Волокна со смещенной дисперсией DSF – волокно, в котором длина волны нулевой дисперсии смещена в окно 1550 нм. Такое смещение достигается благодаря специальному профилю показателя преломления волокна. Таким образом, в волокне со смещенной дисперсией реализуются наилучшие характеристики как по минимуму дисперсии, так и по минимуму потерь. Поэтому такое волокно лучше подходит для строительства протяженных сегментов с расстоянием между ретрансляторами до 100 и более км. Разумеется, единственная рабочая длина волны берется близкой к 1550 нм.

Волокна с ненулевой смещенной дисперсией NZDSF - волокно со смещенной дисперсией, оптимизированное для передачи сразу нескольких длин волн (мультиплексного волнового сигнала) и наиболее эффективно может использоваться при построении магистралей "полностью оптических сетей" - сетей, на узлах которых не происходит оптоэлектронного преобразования при распространении оптического сигнала.


далее >>>

Одномодовое оптоволокно Одномодовое оптоволокно

Материал подготовлен Станиславом Ивакиным



Кафедра Лазерной техники БГТУ 'Военмех'
